产品概述

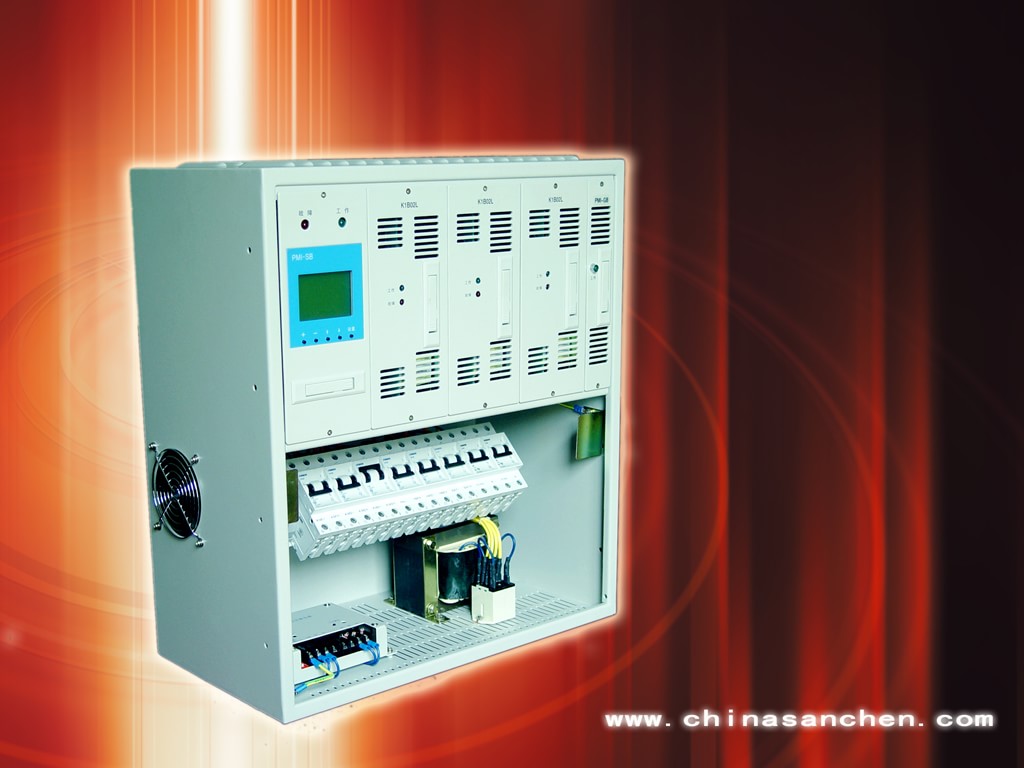

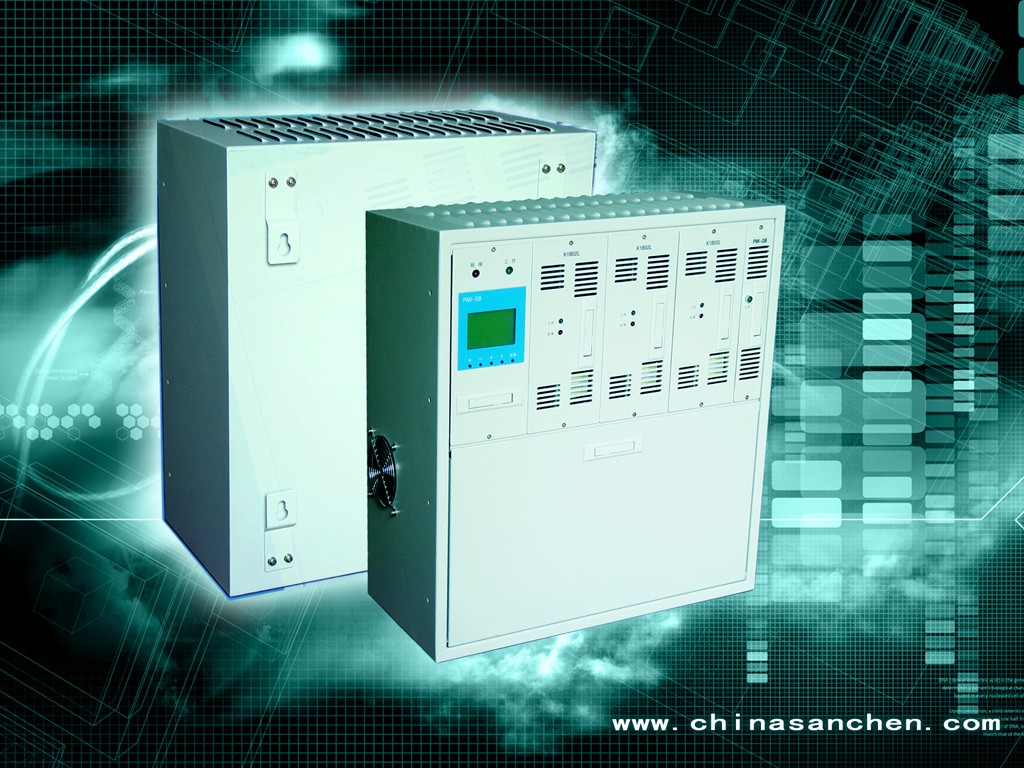

新一代智能高频开关壁挂电源PGD7-B，是我公司专为小容量系统而设计。主要适用小型开关站、小型用户变电站、10KV以下开闭站。系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点。监控模块采用LCD汉字菜单显示，对系统监控和电池智能化管理功能完善，具有与自动化系统连接四遥接口，提供PS485和RS232两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。
功能特点
- 适合构成26AH/220V、38AH/110V以下系统
- 模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便
- 可安装3个2.0A/220V、4A/110V自然模块
- 降压单元具有自动硅链降压功能，输出电流2A，冲击电流30A/0.5S
- 监控器采用LCD显示，汉字菜单，汉字菜单，按键操作，可实现系统 参数设置、系统工作参数显示、系统故障指示和系统校准
- 监控器具有对电池自动管理的功能
- 提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择， 可与电站自动化系统连接
- 监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测
- 配电单元提供2路交流输入（可选择一路PT供电）、电池输入、3路馈电输
- 出PT供电时系统自动限制输出功率
技术指标
| 交流输入电压 | 220V±20% |
| PT供电电压 | 100V±10% |
| 电网频率 | 50HZ±10% |
| 功率因数 | ≥0.85 |
| 输出电压范围 | 90V－140V连续可调（对于110V系统），180V－280V连续可调 （对于220系统） |
| 输出限流 | 0.2A－2.2A（单模块） |
| 稳压精度 | ≤±0.5% |
| 稳流精度 | ≤±0.5% |
| 纹波系数 | ≤±0.1% |
| 均流度 | ≤5% |
| 效率 | ≥93% |
| 输出过压保护 | 280±2V（220V），140V±2V（110V） |
| 绝缘电阻 | ≥10M |
| 绝缘强度 | 输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧闪络 |
| 相对湿度 | ≤90% |
| 环境温度 | －5℃～45℃ |
| 可闻噪音 | ≤55Db |
| 外形尺寸 | 400（高）X450（宽）X236（深） |
| 重量 | 20KG（满配置） |
