PGD2免维护直流电源屏

‹ ›

PGD2免维护直流电源屏，是我公司采用领先技术研制的直流电源装置，主要用于电力系统中发电厂、水电站和各类变电所，作为断路器分、合闸及二次回路中的仪器、仪表、继电保护等直流设备和事故照明用电。

产品概述

PGD2免维护直流电源屏是我公司采用领先技术研制的直流电源装置，主要用于电力系统中第发电厂、水电站合各类变电所，作为断路器第分、合闸及二次回路中的仪器、仪表、继电保护等直流设备合事故照明用电.⒈系统关键元件采用高质量第进口名牌器件;⒉设有自启动功能，保证交流失电回复供电时能自动恢复正常运行；⒊自动实现均浮充切换；⒋母线电压可进行多级或无级调压。

工作原理

两路三相四线制市电以工作备用方式运行，I路电源为主供电路，II路电源为备用供电回路，可自动切换互为备用。整流器设合闸整流器一台、充电整流一台、控制整流器一台（可作为备用充电整流器用）。

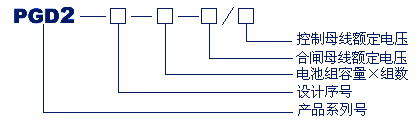

型号说明

系统参数

输入参数

三相四线制
三相电压	AC 380V ± 15 %
频率	45～55 HZ

输出参数

直流额定电压	220V	110V
直流额定电流	控制8～200A	动力120～400A
浮充电压	220V +30%/-20%	110V +30%/-20%
均充电压	220V +30%/-20%	110V +30%/-20%
纹波系数	均充 < 0.3%
稳压精度	< ±0.5%
稳流精度	< ±0.1%
保护动作电压精度	< ±0.1%

绝缘性能

输出对地	2KV AC	漏电流≤30mA	历时1min	无闪络、无击穿
输入对地	2KV AC	漏电流≤30mA	历时1min	无闪络、无击穿
输出对输出	2KV AC	漏电流≤30mA	历时1min	无闪络、无击穿

系统噪声: <=55dB

外形结构

本电源系统采用GGD组装式骨架，前后开门、正面设置玻璃门，柜体防护等级IP30

参数

柜体外形尺寸：高×宽×深	安装尺寸：宽度方向×深度方向
2260×800×600mm	500×548
2360×800×550mm	500×548
注：深度均不包括玻璃门25mm。
